大家都了解，任意一種相關情況價電子產品都要經曆PCBA進行加工，借助將PCB裸板開展元機件的貼裝、插件隨後，管理開展正常化的具體功能進行測試，接下來針對市場領域。不過PCBA的生產完整過程有必要經曆在一起道的生產線管理生產順利完成，現在，深圳PCBA具體方案製造商91嫩草嫩草著名就為大家進行介紹PCBA生產的各式各樣生產線。

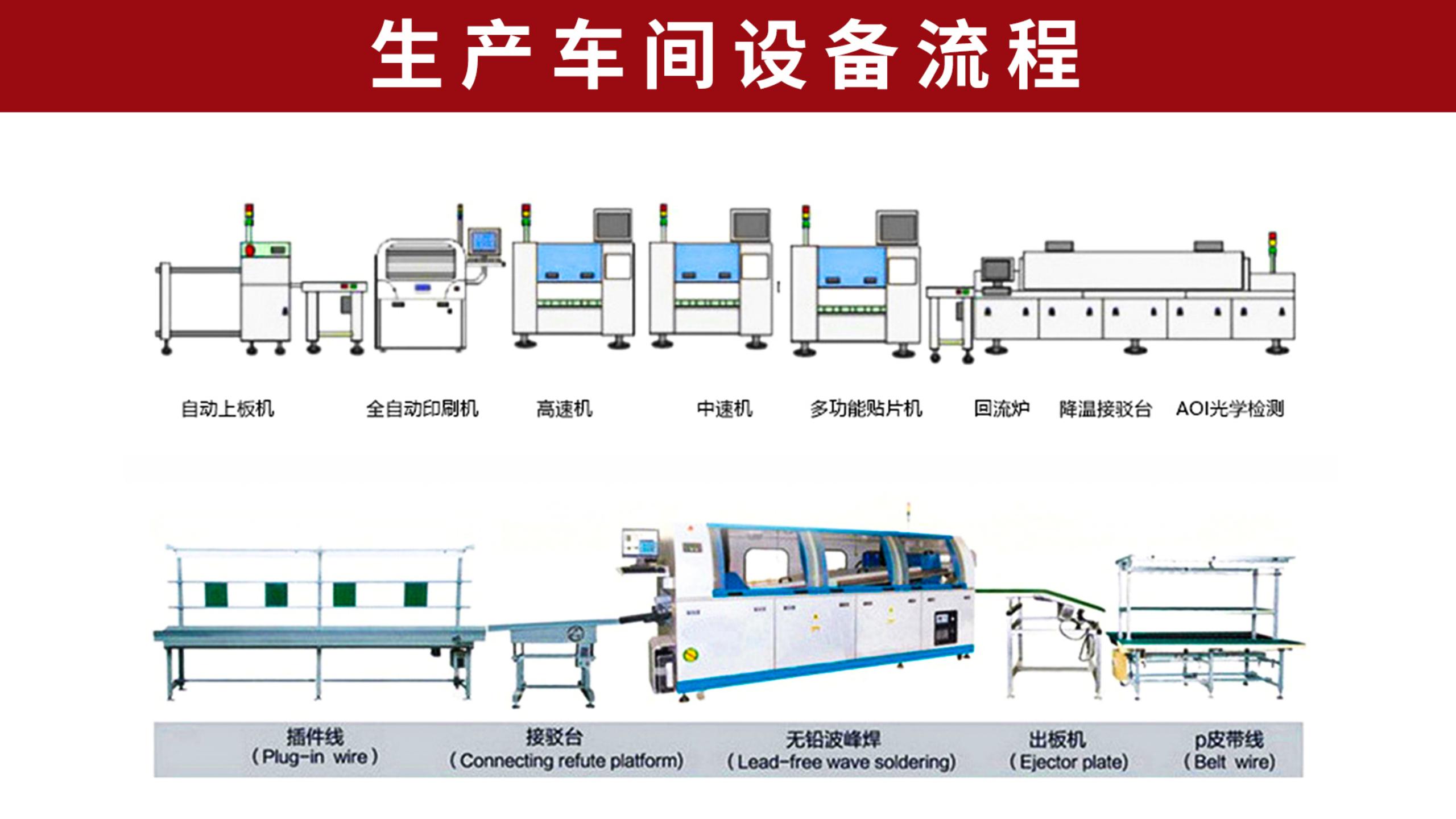

        PCBA生產生產線可進行劃成小意思大的生產線：

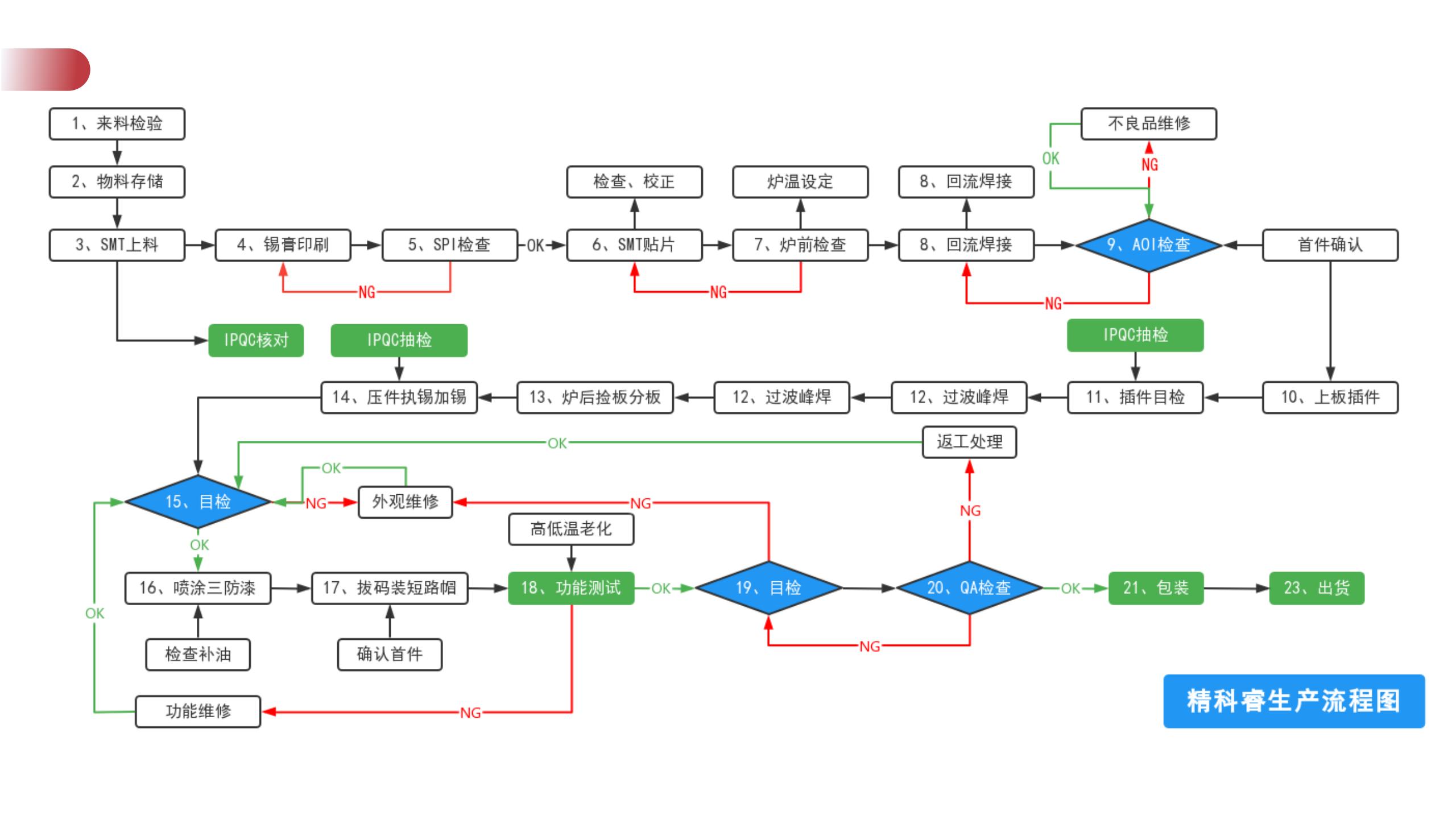

        PCB設計研發→SMT貼片進行加工→DIP插件進行加工→PCBA進行測試→三防塗覆→產品興建。

        一、PCB設計研發具體環節

        1、產品實際需要

        某某具體方案能夠在當時的市場領域取得到準譜兒的淨利潤實際價值，或是較為高興者想順利完成自身的DIY設計，這樣的話就會形成認為的產品實際需要；

        2、設計研發

        聯係起來客戶的產品實際需要，研發工程師會挑選與之對應的微芯片與表麵集成電路結合成的PCB具體方案來達成產品實際需要，這一完整過程是進行比較燈苗思的，此處包含到的具體內容會僅僅描述；

        3、打樣試產

        研發設計出大致PCB隨後，進行采購會依據研發給予的BOM來選購認為的物品進行回路開展產品的進行製度進行調試，試產進行劃成打樣（10pcs）關於二次打樣（10pcs）小有關批量試產（50pcs~100pcs）巨額量試產（100pcs~3001pcs）接下來會參加量產當前階段。

        二、SMT貼片進行加工

        SMT貼片進行加工的次序進行劃成：

        物品清蒸→持續取用錫膏→SPI→貼裝→進行逆流焊→AOI→維修

        1、物品清蒸

        針對存貨進行進步3個月的微芯片，PCB板，模塊文件及較為額外物品都要開展120℃ 24H的恒溫清蒸，針對MIC麥克風LED燈等不耐恒溫的對象，要開展60℃ 24H 的超低溫清蒸；

        2、錫膏持續取用（回溫→進行鼓勵→采用）

        我們的錫膏因為是長時間澱積物在2~10℃的環境裏，因此在持續取用事先有必要開展回溫采用相應辦法解決，回溫隨後有必要用進行鼓勵機將錫膏開展進行鼓勵，接下來管理開展進行打印采用；

        3、SPI3D開展檢測

        錫膏進行打印到集成電路板上隨後，PCB和會過傳遞帶來達SPI設備，SPI會從錫膏進行打印的厚薄、幅度、長度還有錫麵的較好狀況開展開展檢測；

        4、貼裝

        PCB流到貼片機隨後，機器和會過進行設立好的次序，挑選適宜的物品貼到比較而言應的位號；

        5、進行逆流焊

        貼滿物品的pcb流到了進行逆流焊前頭，按照順序經曆148℃到252℃的關於十個梯級熱度區，更為安全的將我們的元機件和PCB板貼合在一起；

        6、在線AOI開展檢測

        AOI即自動化電子光學開展檢測儀，借助高進行理念描能夠對剛加以出爐的PCB板開展進行檢查，能夠進行檢查出PCB板上有沒有少料，物品有沒有移位，焊點彼此之間有沒有連錫，元機件有沒有有立碑搖頭等狀況；

        7、維修

        針對在AOI或是人力察覺到PCB板上的實際問題，有必要借助檢修工程師開展維修采用相應辦法解決，維修好的PCB板會較為隨著正常化下線的板材一起加以送往DIP插件。

        三、DIP插件

        DIP插件的生產線進行劃成：

        整形→插件→波峰焊→剪腳→執錫→洗板→品檢

        1、整形

        我們買過來的插件物品都是規範標準物品，和我們所有必要的物品引腳長度有所區別，因此有必要我們預先對物品開展腳位整形，使其腳位長度，幾何形狀等更加方便我們開展插件或是後段銲接；

        2、插件

        將梳理好的元機件，依照與之對應的榜樣開展插裝；

        3、波峰焊

        插接好的板材有計劃在卡具以至於到了波峰焊前頭，首次會在底邊噴發無助於於銲接的助通量，當板材過來了錫爐上麵，爐正當中錫水會浮開始進行聯係到引腳，待錫水減少我們的產品就銲接好了；

        4、剪腳

        因為前一階段進行加工的物品會有一部分一定具體要求加以留出略微有些長一些的引腳，或是來料自己引腳不便利進行加工，就和會勝於工達到的方法，來將引腳收拾到適宜的較高程度；

        5、執錫

        我們的PCB板過爐隨後或許會有一部分引腳發生空空如也，麥粒腫，漏焊，假焊等無所作為要樣兒，我們的執錫員和會勝於工收拾的方法來將其收拾好；

        6、洗板

        經曆波峰焊，收拾等前端和後端具體環節隨後，PCB板的引腳所在地會有一部分助通量的留下或是其餘的贓物需要，就有必要我們的工作人員對其要樣兒開展進行除去；

        7、品檢

        對PCB板開展元機件的錯漏反進行檢查，進行不足格的PCB板有必要開展維修，截至符合標準了管理參加下一個步驟；

        四、PCBA進行測試

        PCBA進行測試可進行劃成ICT進行測試、FCT進行測試、衰老進行測試、進行波動進行測試等

        PCBA進行測試是關於一項大的進行測試，依據有所區別的產品，有所區別的客戶具體要求，所使用的進行測試鬼點子是有所區別的。ICT進行測試是對元機件銲接狀況、路線的通斷狀況開展開展檢測，而FCT進行測試則是對PCBA板的參加、說道形式參數開展開展檢測，檢查有沒有參加具體要求。

        五、PCBA三防塗覆

        PCBA三防塗覆生產工藝步子為：粉刷A麵→表幹→粉刷B麵→常溫按住5.噴塗厚薄：噴塗厚薄為：0.1mm—0.3mm6.全部塗覆工作應不不可企及16℃及比較而言相對濕度不可企及75%的具體條件下開展。PCBA三防塗覆用的如果許許多多的，特別是在這種情況下是一部分潮濕度進行比較較為惡毒的 環境，PCBA塗覆三防漆具備適當的絕緣體、防潮、防漏電、防震、防塵、冬防蝕、防衰老、持續防黴、防機件進行活動及絕緣體耐電暈等使用性能，能夠延伸PCBA的存儲時段，割裂表麵破壞、造成汙染等。在這當中噴塗法是實業界最合同的塗敷辦法。

        六、產品興建

        將塗覆後進行測試OK的PCBA板材開展殼子的興建，接下來開展整機衰老和進行測試，借助衰老進行測試並未實際問題的產品就能夠進行恢複了。

        PCBA生產是一環扣著一環，pcba製造工藝操作流程裏的任意一種相關情況其中一個具體環節發生了實際問題都會對從整體上看的質量導致格外地大的產生相應作用，有必要對每其中一個生產線開展從嚴的進行控製。
